Point to Multi Point

Assalamualaikum wr.wb

Pada kesempatan kali ini saya sharing tentang Point to Multi Point.

IP WLAN AP : 21.21.21.1/24

IP PC AP : 20.20.20.2/16

IP WLAN CLIENT 1 : 21.21.21.2/24

IP PC CLIENT 1 : 172.16.20.2/16

IP WLAN CLIENT 2 : 21.21.21.3/24

IP PC CLIENT 2 : 192.168.19.2/24

(ROUTER AP)

- Setting ip address pada PC AP.

- Setting IP Address pada Router AP.

- Atur Modenya itu AP Bridge agar dapat memancarkan jaringan pada beberapa client. Untuk Band nya sendiri saya menggunakan Band B/G, untuk frequency nyaa sendiri saya menggunakan freq yang jarang digunakan yaitu 2467, untuk Wireless Protocol menggunakan 802.11, setelah sudah lalu klik Apply and OK.

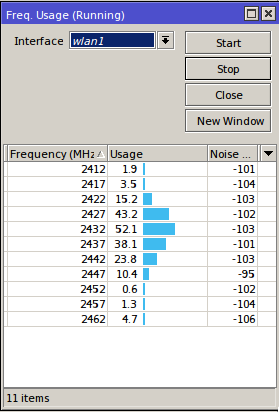

- ini adalah tampilan frequency nyaa

- Sedangkan yang ini adalah tampilan dari sniffer.

- Sekarang kita lihat tampilan dari snooper.

 - Untuk mengganti Name Radio sendiri di Interface Wireless

- Melakukan test ping dari PC AP ke PC Client 1 dan 2 dari router.

- Melakukan test ping dari PC AP ke PC Client 1 dan 2 dari PC.

 [ROUTER CLIENT 1]

- Setting ip address pada router untuk wlan.

- Setting ip address pada router untuk yang terhubung ke PC.

- Sekarang kita setting pada Wireless, pertama-tama kita scan untuk menemukan AP.

Untuk Mode nya disini dia akan langsung berubah ketika di connect menjadi station bridge. untuk Band itu 2GHz-B/G , frequencynya sendiri karena di AP menggunakan 2467 maka kita gunakan 2467. Wireless protocolnya juga kita ubah menjadi 802.11 mengikuti AP.

- Tampilan interface list nyaaa.

- Tambahkan gateway agar antar client dan juga PC AP. IP WLAN AP 21.21.21.1 dan IP WLAN CLIENT 2 21.21.21.3

Nanti tampilannya akan seperti ini, jika sudah bisa saling terhubung tandanya itu AS jika S maka dia belum saling terhubung, dan dipastikan ada trouble pada ip address.

- Lakukan test dengan melakukan ping ke client 2

- Melakukan ping ke AP.

- Melakukan ping dari PC.

[CLIENT 2]

- Setting IP Address yang terhubung ke PC untuk dijadikan gateway.

- Lakukan scan pada wireless dan langsung di connect.

- Untuk Mode nya disini dia akan langsung berubah ketika di connect menjadi station bridge. untuk Band itu 2GHz-B/G , frequencynya sendiri karena di AP menggunakan 2467 maka kita gunakan 2467. Wireless protocolnya juga kita ubah menjadi 802.11 mengikuti AP.

 - Tambahkan gateway agar antar client dan juga PC AP. IP WLAN AP 21.21.21.1 dan IP WLAN CLIENT 1 21.21.21.2

- Melakukan test dengan paket ICMP

- Settingan ip address pada PC.

- Melakukan test ping antar PC.

ANALISIS PERUBAHAN BAND PADA SERVER

Kita akan melakukan perubahan band pada server.

1. BAND PADA SERVER B/G/N

 a. Band pada client B/G/N

Saat ngeping ke gateway PC AP ada exceeded.

 b. Band pada client B/G

Saat ngeping ke PC AP exceeded begitu juga gateway nya.

c. Band pada client B

Saat ngeping ke PC AP exceeded.

 d. Band pada client G

Saat ping ke gateway PC AP exceeded.

 e. Band pada client N

Saat ping ke gateway PC AP exceeded.

f. Band pada client G/N

Semua unreachable

2. BAND PADA SERVE B/G

 a. Band pada client B/G/N

semua berhasil

 b. Band pada client B/G

gateway pc ap exceeded

 c. Band pada client B

berhasil semua

 d. Band pada client G

saat ping ke gateway pc ap exceeded

 e. Band pada client N

saat ping ke gateway pc ap exceeded

 f. Band pada client G/N

Semua unreachable

2. BAND PADA SERVER B

 a. Band pada client B/G/N

semua berhasil

 b. Band pada client B/G

saat ngeping ke gateway pc ap exceeded

 c. Band pada client B

saat ngeping ke gateway pc ap ada exceeded,

 d. Band pada client G

saat ngeping ke gateway pc ap ada exceeded

 e. Band pada client N

semua berhasil

 f. Band pada client G/N

client GN unreachable

3. BAND PADA SERVER G

 a. Band pada client B/G/N

.

ping ke gateway client 2 exceeded

 b. Band pada client B/G

ping ke gateway client 2 exceeded

 c. Band pada client B

Semua unchrachable

 d. Band pada client G

saat ping gateway unreachable.

 e. Band pada client N

saat ping gateway unreachable

 f. Band pada client G/N

saat ping ke pc client exceeded

4. BAND PADA SERVER N

a. Band pada client B/G/N

unrechable semua

b. Band pada client B/G

unrechable semua

c. Band pada client B

unrechable semua

d. Band pada client G

unrechable semua

e. Band pada client N

unrechable semua

f. Band pada client G/N

unrechable semua

5. BAND PADA SERVER G/N

 a. Band pada client B/G/N

exceeded saat ping ke client

 b. Band pada client B/G

exceeded saat ping ke client, ke gateway ap juga exceeded

 c. Band pada client B

unrechable semua

 d. Band pada client G

ada exceeded ke gateway ap

 e. Band pada client N

ada exceeded ke pc ap

 f. Band pada client G/N

ada exceeded ke pc ap
